ERCOLINA TB80 PT – Beztŕňová ohýbačka rúr do Ø 76,1 mm
ERCOLINA TB80 PT – Beztŕňová ohýbačka rúr ťahom do Ø 76,1 mm
ERCOLINA TB80 PT je programovateľná elektromechanická beztŕňová ohýbačka pre náročné dielenské nasadenie, vybavená riadením TCPlus a podporou viacnásobných ohybov. Maximálna katalógová kapacita pre štandardnú oceľovú rúru je 76,1 × 5,4 mm.
TB80 PT v skratke:
| ⚙️ Štandardná oceľová rúra | 76,1 × 5,4 mm |
| ✳️ Polomer ohybu | R36–R420 mm |
| ⚡ Pohon / výkon | 3 kW |
| ⚖️ Hmotnosť | 500 kg |
Potrebujete poradiť s výberom modelu?
Stiahnite si katalóg ERCOLINA alebo nás kontaktujte priamo – radi Vám pomôžeme vybrať model a nástroje podľa priemeru, hrúbky a materiálu rúry.
Hlavné výhody ohýbačky ERCOLINA TB80 PT
- Riadenie TCPlus s automatickým, manuálnym a programovacím režimom
- Programovateľná rýchlosť pre každý ohyb
- Až 30 ohybov v jednom programe a rozšírenie programov cez USB
- Automatické ladenie hlavných komponentov
- Pravé aj ľavé ohýbanie so špeciálnymi nástrojmi
Pre koho je TB80 PT vhodná
Model je určený najmä pre strojárske prevádzky a výrobcovia potrubných či rámových dielov, ktorí požadujú vysokú opakovateľnosť, programovanie a kapacitu nad 76 mm.
Na aké rúry a materiály je TB80 PT vhodná
S vhodnou matricou a protiohýbacím nástrojom možno spracovať oceľ, nerez, mosadz, meď, hliník aj vybrané inštalačné rúry. Maximálne katalógové kapacity sa líšia podľa materiálu:
| Materiál | Max. kapacita |
|---|---|
| Plynová rúra ANSI B36 / API | 2 1/2″ × 5,16 mm |
| Štandardná oceľová rúra | 76,1 × 5,4 mm |
| Nábytková rúra | 76 × 2 mm |
| Hydraulická oceľová rúra ST35 | 50 × 10 mm |
| Nerezová oceľ AISI 304–318 | 76,1 × 3,2 mm |
| Nerezová oceľ AISI 308 | 76,1 × 3,2 mm |
| Mäkká mosadz | 76,1 × 14,2 mm |
| Tvrdá meď a hliník | 76,1 × 6,3 mm |
| Mäkká meď | 76,1 × 16 mm |
| Chránička TAZ | 76,3 × 3,65 mm |
| Viacvrstvové rúry Mepla, Geberit a podobné | 75 × 9,7 mm |
| Plná guľatá oceľ S275JO | Ø 55 mm |
*Kapacity vychádzajú z údajov výrobcu pre materiály s pevnosťou v ťahu 42 kg/mm² a medzou klzu 25 kg/mm². Výsledok závisí od materiálu, hrúbky steny, CLR a zvoleného nástroja.
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Modul ohybu | 20 cm³ |
| Motor | 3 kW |
| Napájanie | 400/480 V, 3 fázy / 50–60 Hz |
| Min. vonkajší priemer | 10 mm |
| Polomer ohybu CLR | R36–R420 mm |
| Rýchlosť ohýbania | 1,5 / 3 ot./min |
| Rozmery D × Š × V | 1145 × 639 × 990 mm |
| Hmotnosť | 500 kg |
Maximálna kapacita a technológia ohýbania

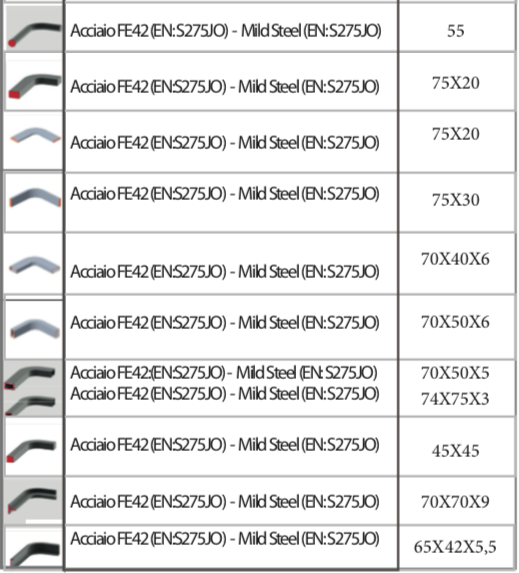

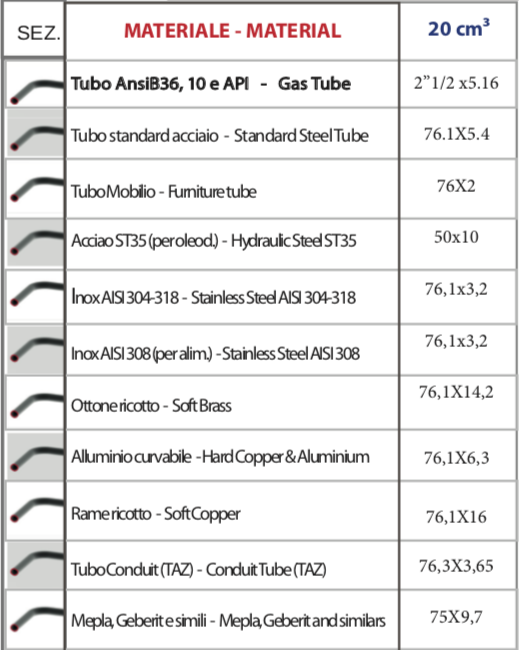

*Pôvodné kapacitné diagramy produktu sú ponechané pre presný výber kombinácie rúry, materiálu a ohýbacieho nástroja.
Časté otázky o ERCOLINA TB80 PT
Akú štandardnú oceľovú rúru zvládne TB80 PT?
Katalógová maximálna kapacita štandardnej oceľovej rúry je 76,1 × 5,4 mm. Vhodnosť vždy závisí aj od pevnosti materiálu, CLR a použitého nástroja.
Aký rozsah polomerov ohybu ponúka TB80 PT?
Katalóg uvádza R36–R420 mm. Konkrétny CLR určuje použitá matrica.
Možno na stroji ohýbať aj nerez, meď alebo hliník?
Áno, pri použití vhodného nástroja. Maximálne rozmery sú pre každý materiál odlišné a sú uvedené v kapacitnej tabuľke a pôvodných diagramoch.
Sú ohýbacie nástroje univerzálne?
Nie. Matrica a protiohýbací nástroj sa vyberajú podľa priemeru, hrúbky steny, materiálu a požadovaného CLR. Pred objednávkou odporúčame technickú konzultáciu.
Je TB80 PT vhodná na opakovanú výrobu?
Model poskytuje opakovateľné vedenie ohybu; rozsah programovania a automatizácie závisí od konkrétnej verzie stroja a zvoleného príslušenstva.
