ERCOLINA SB48 PT – Beztŕňová ohýbačka rúr do Ø 48 mm
ERCOLINA SB48 PT – Beztŕňová ohýbačka rúr ťahom do Ø 48 mm

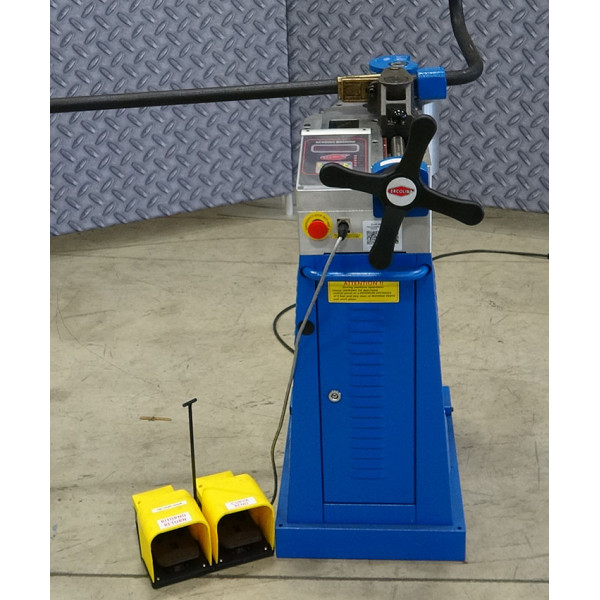

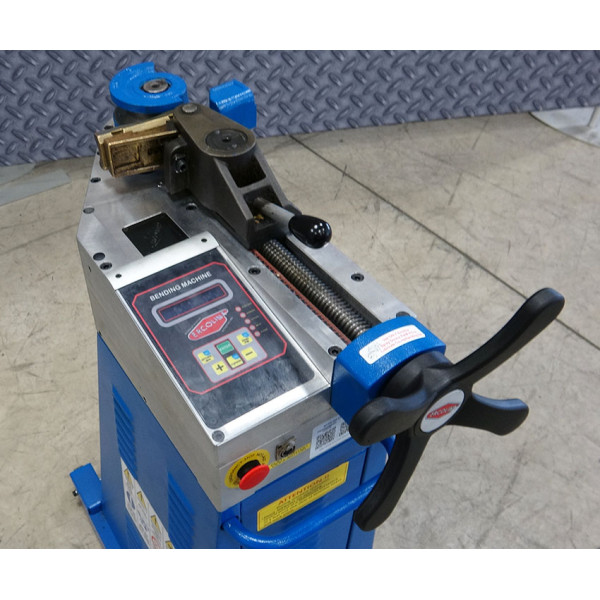

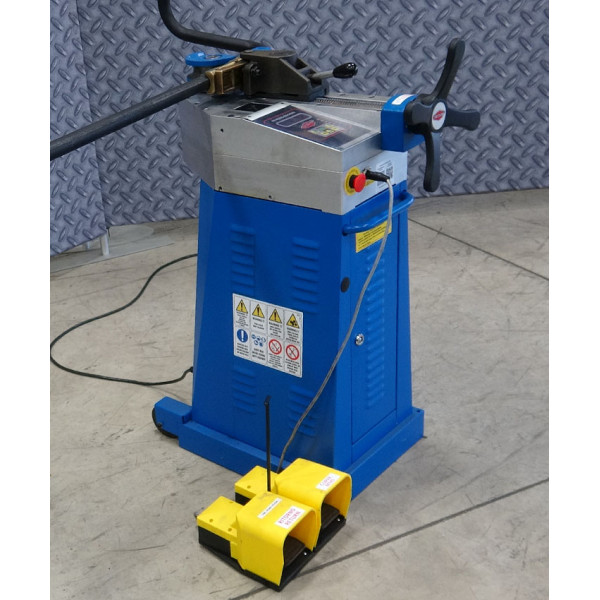

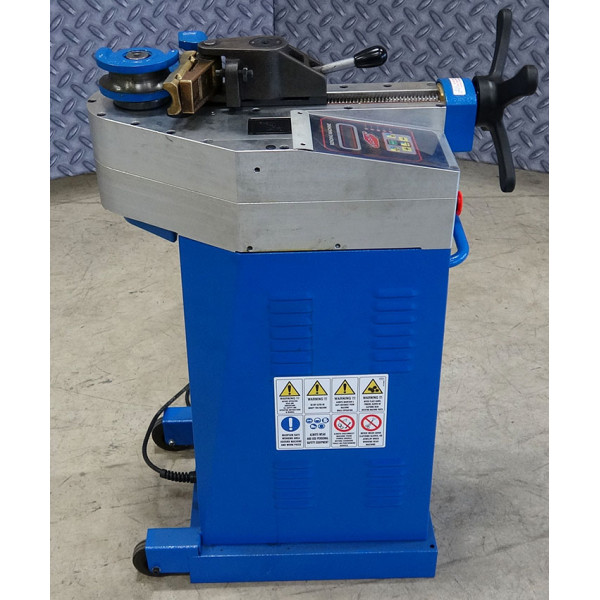

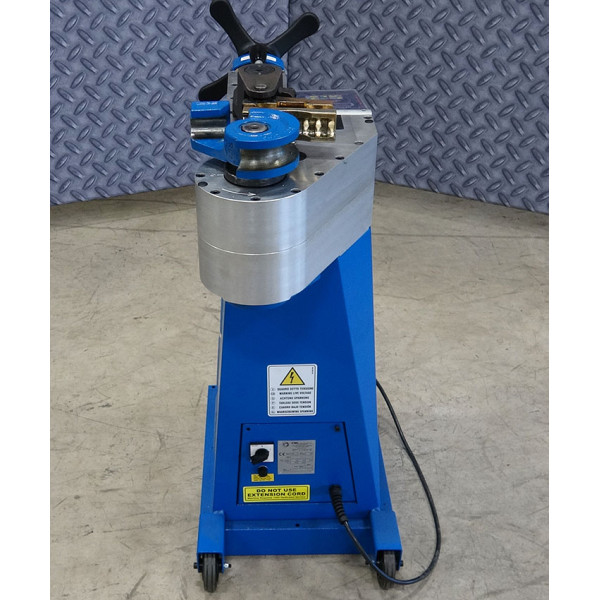

ERCOLINA SB48 PT je kompaktná elektromechanická beztŕňová ohýbačka s robustnou konštrukciou, vysokou opakovateľnosťou a možnosťou automatizácie sériových ohybov. Maximálna katalógová kapacita pre štandardnú oceľovú rúru je 48 × 3,5 mm.
SB48 PT v skratke:
| ⚙️ Štandardná oceľová rúra | 48 × 3,5 mm |
| ✳️ Polomer ohybu | R10–R300 mm |
| ⚡ Pohon / výkon | 1,5 kW |
| ⚖️ Hmotnosť | 110 kg |
Potrebujete poradiť s výberom modelu?
Stiahnite si katalóg ERCOLINA alebo nás kontaktujte priamo – radi Vám pomôžeme vybrať model a nástroje podľa priemeru, hrúbky a materiálu rúry.
Hlavné výhody ohýbačky ERCOLINA SB48 PT
- Ovládanie TCPlus alebo EDT Plus podľa konfigurácie
- Programovanie uhla a kompenzácie pružnosti materiálu
- Systém kontroly preťaženia
- Voliteľné dvoj osové polohovadlo A40/P
- Rýchla výmena nástrojov, nožné ovládanie a jednoduchá mobilita
Pre koho je SB48 PT vhodná
Model je určený najmä pre kovovýroba, zámočníctva, výroba rámov a potrubných zostáv, kde sa vyžaduje kombinácia kompaktných rozmerov a profesionálnej kapacity.
Na aké rúry a materiály je SB48 PT vhodná
S vhodnou matricou a protiohýbacím nástrojom možno spracovať oceľ, nerez, mosadz, meď, hliník aj vybrané inštalačné rúry. Maximálne katalógové kapacity sa líšia podľa materiálu:
| Materiál | Max. kapacita |
|---|---|
| Plynová rúra ANSI B36 / API | 1 1/2″ × 3,68 mm |
| Štandardná oceľová rúra | 48 × 3,5 mm |
| Nábytková rúra | 54 × 1,5 mm |
| Hydraulická oceľová rúra ST35 | 50 × 4 mm |
| Nerezová oceľ AISI 304–318 | 48 × 2 mm |
| Nerezová oceľ AISI 308 | 48 × 2 mm |
| Mäkká mosadz | 60 × 3 mm |
| Tvrdá meď a hliník | 64 × 2 mm |
| Mäkká meď | 64 × 2 mm |
| Chránička TAZ | 60 × 2 mm |
| Viacvrstvové rúry Mepla, Geberit a podobné | 50 × 4 mm |
| Plná guľatá oceľ S275JO | Ø 32 mm |
*Kapacity vychádzajú z údajov výrobcu pre materiály s pevnosťou v ťahu 42 kg/mm² a medzou klzu 25 kg/mm². Výsledok závisí od materiálu, hrúbky steny, CLR a zvoleného nástroja.
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Modul ohybu | 6 cm³ |
| Motor | 1,5 kW |
| Napájanie | 110–220–400 V, 1 alebo 3 fázy / 50–60 Hz |
| Min. vonkajší priemer | 5 mm |
| Polomer ohybu CLR | R10–R300 mm |
| Rýchlosť ohýbania | 2–3 ot./min |
| Rozmery D × Š × V | 410 × 1000 × 570 mm |
| Hmotnosť | 110 kg |
Maximálna kapacita a technológia ohýbania

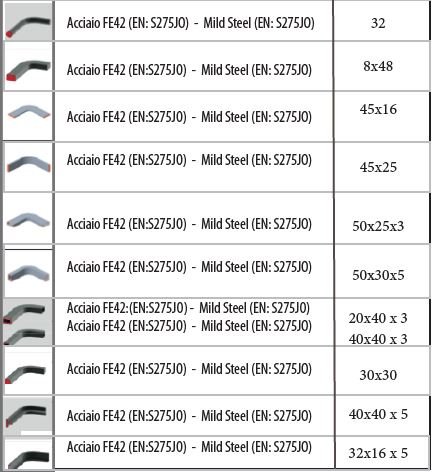

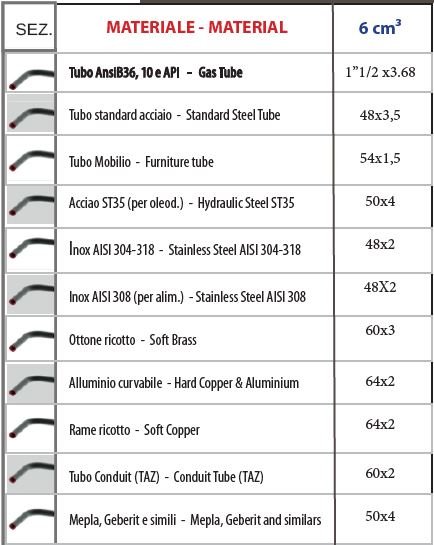

*Pôvodné kapacitné diagramy produktu sú ponechané pre presný výber kombinácie rúry, materiálu a ohýbacieho nástroja.
Časté otázky o ERCOLINA SB48 PT
Akú štandardnú oceľovú rúru zvládne SB48 PT?
Katalógová maximálna kapacita štandardnej oceľovej rúry je 48 × 3,5 mm. Vhodnosť vždy závisí aj od pevnosti materiálu, CLR a použitého nástroja.
Aký rozsah polomerov ohybu ponúka SB48 PT?
Katalóg uvádza R10–R300 mm. Konkrétny CLR určuje použitá matrica.
Možno na stroji ohýbať aj nerez, meď alebo hliník?
Áno, pri použití vhodného nástroja. Maximálne rozmery sú pre každý materiál odlišné a sú uvedené v kapacitnej tabuľke a pôvodných diagramoch.
Sú ohýbacie nástroje univerzálne?
Nie. Matrica a protiohýbací nástroj sa vyberajú podľa priemeru, hrúbky steny, materiálu a požadovaného CLR. Pred objednávkou odporúčame technickú konzultáciu.
Je SB48 PT vhodná na opakovanú výrobu?
Model poskytuje opakovateľné vedenie ohybu; rozsah programovania a automatizácie závisí od konkrétnej verzie stroja a zvoleného príslušenstva.
