ERCOLINA MD083 – Ručná beztŕňová ohýbačka rúr do Ø 38 mm
ERCOLINA MD083 – Ručná beztŕňová ohýbačka rúr do Ø 38 mm
ERCOLINA MD083 je čisto ručná beztŕňová ohýbačka bez elektrických a hydraulických komponentov, vhodná na presné ohýbanie menších rúr priamo v dielni alebo na montáži. Maximálna katalógová kapacita pre štandardnú oceľovú rúru je 38 × 1,5 mm.
MD083 v skratke:
| ⚙️ Štandardná oceľová rúra | 38 × 1,5 mm |
| ✳️ Polomer ohybu | R36–R190 mm |
| ⚡ Pohon / výkon | ručný |
| ⚖️ Hmotnosť | 17 kg |
Potrebujete poradiť s výberom modelu?
Stiahnite si katalóg ERCOLINA alebo nás kontaktujte priamo – radi Vám pomôžeme vybrať model a nástroje podľa priemeru, hrúbky a materiálu rúry.
Hlavné výhody ohýbačky ERCOLINA MD083
- Čisto mechanická prevádzka bez elektriny a hydrauliky
- Nízka hmotnosť 17 kg
- Odmerný kotúč na kontrolu uhla ohybu
- Rýchla a jednoduchá výmena nástrojov
- Dodávaná s kufrom a súpravou náradia
Pre koho je MD083 vhodná
Model je určený najmä pre údržba, montážne práce a menšie dielne, ktoré potrebujú jednoduchý, ľahký a nezávislý stroj bez prívodu elektriny.
Na aké rúry a materiály je MD083 vhodná
S vhodnou matricou a protiohýbacím nástrojom možno spracovať oceľ, nerez, mosadz, meď, hliník aj vybrané inštalačné rúry. Maximálne katalógové kapacity sa líšia podľa materiálu:
| Materiál | Max. kapacita |
|---|---|
| Plynová rúra ANSI B36 / API | 1″ × 3,38 mm |
| Štandardná oceľová rúra | 38 × 1,5 mm |
| Nábytková rúra | 38 × 1,5 mm |
| Hydraulická oceľová rúra ST35 | 35 × 3 mm |
| Nerezová oceľ AISI 304–318 | 30 × 2 mm |
| Nerezová oceľ AISI 308 | 35 × 1,5 mm |
| Mäkká mosadz | 42 × 1,5 mm |
| Tvrdá meď a hliník | 42 × 1,5 mm |
| Mäkká meď | 50 × 2 mm |
| Chránička TAZ | 50 × 2 mm |
| Viacvrstvové rúry Mepla, Geberit a podobné | 50 × 4 mm |
| Plná guľatá oceľ S275JO | Ø 20 mm |
*Kapacity vychádzajú z údajov výrobcu pre materiály s pevnosťou v ťahu 42 kg/mm² a medzou klzu 25 kg/mm². Výsledok závisí od materiálu, hrúbky steny, CLR a zvoleného nástroja.
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Modul ohybu | 1,9 cm³ |
| Pohon | ručný |
| Min. vonkajší priemer | 5 mm |
| Polomer ohybu CLR | R36–R190 mm |
| Rozmery D × Š × V | 245 × 200 × 320 mm |
| Hmotnosť | 17 kg |

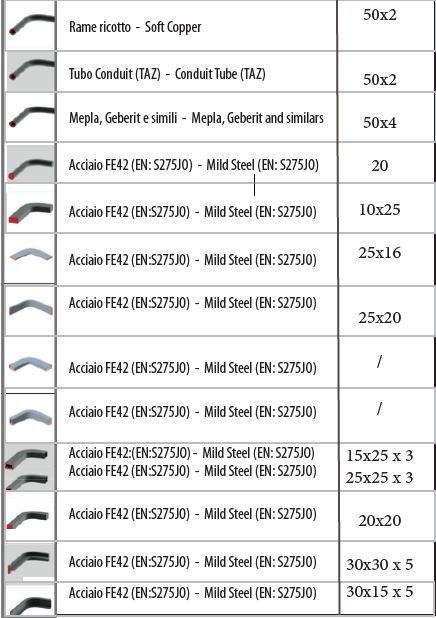

Maximálna kapacita a technológia ohýbania
*Pôvodné kapacitné diagramy produktu sú ponechané pre presný výber kombinácie rúry, materiálu a ohýbacieho nástroja.
Časté otázky o ERCOLINA MD083
Akú štandardnú oceľovú rúru zvládne MD083?
Katalógová maximálna kapacita štandardnej oceľovej rúry je 38 × 1,5 mm. Vhodnosť vždy závisí aj od pevnosti materiálu, CLR a použitého nástroja.
Aký rozsah polomerov ohybu ponúka MD083?
Katalóg uvádza R36–R190 mm. Konkrétny CLR určuje použitá matrica.
Možno na stroji ohýbať aj nerez, meď alebo hliník?
Áno, pri použití vhodného nástroja. Maximálne rozmery sú pre každý materiál odlišné a sú uvedené v kapacitnej tabuľke a pôvodných diagramoch.
Sú ohýbacie nástroje univerzálne?
Nie. Matrica a protiohýbací nástroj sa vyberajú podľa priemeru, hrúbky steny, materiálu a požadovaného CLR. Pred objednávkou odporúčame technickú konzultáciu.
Je MD083 vhodná na opakovanú výrobu?
Model poskytuje opakovateľné vedenie ohybu; rozsah programovania a automatizácie závisí od konkrétnej verzie stroja a zvoleného príslušenstva.
