Ercolina TB60 Beztŕňová ohýbačka ťahom
- Prihláste sa alebo zaregistrujte pre získanie zľavy
- Doprava nad 150€ bez DPH zadarmo
- Záručný a pozáručný servis
- Odborné poradenstvo
| Názov | Kód | Obrázok | Cena bez DPH | Cena s DPH | Množstvo | |
| Ercolina TB60 Beztŕňová ohýbačka ťahom | TB60 |
|
9 600.00 € |
11 808.00 € |
|
20% |
|
ERCOLINA TB60 - beztŕňová ohýbačka s kapacitou oceľových rúr do 60 × 4 mm a širokým polomerom ohybu R10 – R380 mm. Mikrometrické ovládanie osi X, kontrola preťaženia a rýchla výmena ohýbacích hláv.
Doprava zadarmo
|
||||||
| Ercolina TB60 Beztŕňová ohýbačka + set 6 segmentov | TB60set |
|
12 292.00 € |
15 119.16 € |
|
20% |
|
Set obsahuje ohýbací stroj TB60 a 6ks segmentov na rúry: 1/2" - 21.3 mm, 3/4" -26.9 mm , 1" - 33.7 mm, 1 1/4" - 42.25 mm, 1 1/12" - 48.25 mm, 2" - 60.3 mm
Doprava zadarmo
|
||||||
Ercolina TB60 Beztŕňová ohýbačka ťahom
ERCOLINA TB60 – beztŕňová ohýbačka rúr s polomerom ohybu R10 až R380 mm

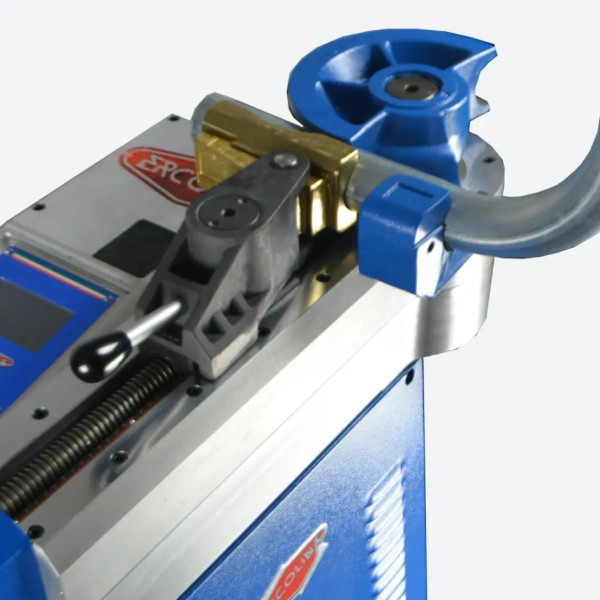

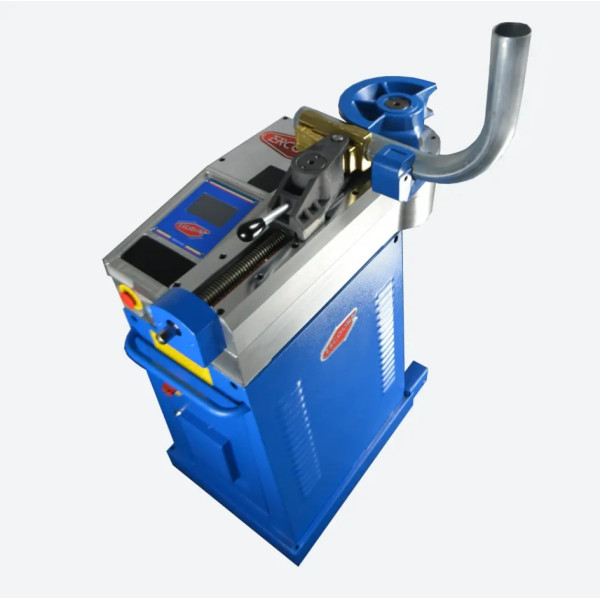

ERCOLINA TB60 je elektromechanická beztŕňová ohýbačka ťahom (rotary draw bender) určená na presné a opakovateľné ohyby oceľových rúr a profilov priamo v dielni aj na stavbe.
So štandardnou kapacitou 60 × 4 mm a širokým rozsahom polomeru ohybu R10 – R380 mm patrí medzi najvyužívanejšie modely v portfóliu ERCOLINA – vhodná na kusovú výrobu aj sériové zákazky.
TB60 v skratke:
| ⚙️ Kapacita oceľových rúr | 60 × 4 mm |
| ✳️ Polomer ohybu | R10 – R380 mm |
| ⚡ Motor / napätie | 1,5 kW / 220–400 V |
| ⏱️ Rýchlosť ohýbania | 1,5 – 3 ot./min |
| ⚖️ Hmotnosť stroja | 180 kg |
TB60 je k dispozícii s ovládaním EDTPlus alebo TCPlus, mikrometrickým ovládaním polohy osi X a systémom kontroly preťaženia s blikajúcimi výstražnými svetlami – stroj tak sám signalizuje, keď sa blíži k hraniciam svojej kapacity.
Potrebujete poradiť s výberom modelu?
Stiahnite si katalóg ERCOLINA alebo nás kontaktujte priamo – radi Vám pomôžeme vybrať model presne podľa priemeru a materiálu Vašich rúr.
Hlavné výhody ohýbačky ERCOLINA TB60
- Široký polomer ohybu – od R10 až po R380 mm na jednom stroji
- Ovládací displej TCPlus alebo EDTPlus – podľa požadovanej úrovne automatizácie
- Mikrometrické ovládanie osi X – so zobrazením presnej polohy
- Systém kontroly preťaženia – blikajúce výstražné svetlá chránia stroj aj obsluhu
- Voliteľné 2-osové polohovadlo – umožňuje sériovú výrobu ohybov vo viacerých rovinách
- Rýchla a jednoduchá výmena nástrojov – patentovaný systém Ercolina
- Ľahká mobilita – vstavané kolieska a výsuvná rukoväť
- Nožné ovládanie – pedále pre jednoduchšiu obsluhu
Pre koho je TB60 vhodná
ERCOLINA TB60 je určená predovšetkým pre kovovýrobu, zámočníctva a strojárske dielne, ktoré potrebujú presné a opakovateľné ohyby oceľových rúr a profilov v širokom rozsahu polomerov – od kusovej výroby atypických dielov až po sériovú produkciu s voliteľným 2-osovým polohovadlom. Vďaka kolieskam a výsuvnej rukoväti sa stroj dá jednoducho premiestňovať aj medzi pracoviskami alebo priamo na stavbu.
Na aké rúry a materiály je TB60 vhodná
Vďaka širokej ponuke ohýbacích segmentov, zvládne TB60 ohyby na celom rade materiálov – od bežnej konštrukčnej ocele až po neželezné kovy a viacvrstvové rúry:
| Materiál | Max. kapacita |
|---|---|
| Štandardná oceľová rúra | 60 × 4 mm |
| Plynová rozvodná rúra | 2″ × 3,91 mm |
| Nábytková rúra (tenkostenná) | 60 × 4 mm |
| Nerezová oceľ AISI 304 / 316L | 60 × 2 mm |
| Nerez potravinárska (food grade, AISI 308) | 60 × 3 mm |
| Mäkká mosadz | 60 × 6 mm |
| Tvrdá meď a hliník | 64 × 6 mm |
| Mäkká meď | 64 × 6 mm |
| Chránička (TAZ) | 63 × 4 mm |
| Viacvrstvové rúry (Mepla, Geberit a pod.) | 50 × 4 mm |
| Guľatá oceľ (S275JO) | Ø 35 mm |
| Tyčová oceľ (S275JO) | 35 × 35 mm |
| Plochá oceľ (S275JO) | 60 × 20 mm (na výšku) / 60 × 35 mm |
*Uvedené kapacity sú orientačné hodnoty výrobcu podľa typu a pevnosti materiálu. Konkrétnu vhodnosť pre Váš materiál odporúčame konzultovať s naším technikom.
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Kapacita oceľových rúr | 60 × 4 mm |
| Flexný modul | 10 cm³ |
| Motor | 1,5 kW |
| Požiadavka na napätie | 220 – 400 V, 1–3 ph / 50–60 Hz |
| Min. vonkajší priemer | 5 mm |
| Max. polomer strednej čiary | 380 mm |
| Min. polomer strednej čiary | 10 mm |
| Rýchlosť ohýbania | 1,5 – 3 ot./min |
| Rozmery D x Š x V | 500 x 1000 x 760 mm |
| Hmotnosť | 180 kg |
Maximálna kapacita a technológia ohýbania
*Všetky kapacity sú založené na materiáloch triedy A53 s pevnosťou v ťahu 48 000 psi; materiály s hrubými stenami a vysokou pevnosťou v ťahu znižujú kapacitu stroja. Špecifikácie materiálov konzultujte s dodávateľom.
Časté otázky o ERCOLINA TB60
Aký polomer ohybu zvládne ERCOLINA TB60?
TB60 ohýba v rozsahu polomeru R10 až R380 mm, čo pokrýva väčšinu bežných aj atypických požiadaviek na ohyb oceľových rúr.
Akú maximálnu kapacitu rúr TB60 zvládne?
Štandardná kapacita je 60 × 4 mm pre oceľové rúry, s možnosťou ohybu až do CLR 15″ a pomeru 2D.
Zvládne TB60 aj nerez alebo farebné kovy?
Áno, okrem ocele TB60 ohýba aj nerezovú oceľ (60 × 2–3 mm), mosadz, meď a hliník (do 64 × 6 mm) aj viacvrstvové inštalatérske rúry ako Mepla či Geberit.
Je TB60 vhodná na sériovú výrobu?
Áno, s voliteľným 2-osovým polohovadlom umožňuje TB60 sériovú výrobu ohybov vo viacerých rovinách bez nutnosti manuálneho premiestňovania rúry.
Aký je rozdiel medzi ovládaním TCPlus a EDTPlus?
Oba systémy riadia proces ohýbania, líšia sa úrovňou automatizácie a rozsahom funkcií – konkrétny výber odporúčame konzultovať podľa typu výroby priamo s naším technikom.
