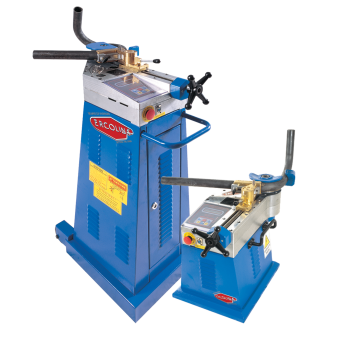

Ercolina MB42 Beztŕňová ohýbačka ťahom
- Prihláste sa alebo zaregistrujte pre získanie zľavy
- Doprava nad 150€ bez DPH zadarmo
- Záručný a pozáručný servis
- Odborné poradenstvo
| Názov | Kód | Obrázok | Cena bez DPH | Cena s DPH | Množstvo | |
| Ercolina MB42 PM Beztŕňová ohýbačka ťahom | MB42PM |
|
4 800.00 € |
5 904.00 € |
|
20% |
|
Stolová verzia ohýbačky - jednofázové nápájanie
Doprava zadarmo
|
||||||
| Ercolina MB42 PM Beztŕňová ohýbačka + Set 4ks segmetov | MB42PMset |
|
6 372.00 € |
7 837.56 € |
|
20% |
|
Set obsahuje ohýbací stroj MB42 PM (stolová verzia) a 4 segmenty na rúry: 1/2" - 21.3 mm, 3/4" -26.9 mm , 1" - 33.7 mm, 1 1/4" - 42.25 mm
Doprava zadarmo
|
||||||
| Ercolina MB42 M Beztŕňová ohýbačka ťahom | MB42M |
|
7 000.00 € | 8 610.00 € |
|
|
|
Podlahová verzia obýbačky - jednofázové nápájanie, ovladací displej TC Plus
Doprava zadarmo
|
||||||
Ercolina MB42 Beztŕňová ohýbačka ťahom
ERCOLINA MB42 – výkonná beztŕňová ohýbačka rúr do Ø 42 × 3 mm
ERCOLINA MB42 je kompaktná elektromechanická ohýbačka rúr s vysokou kapacitou, dostupná v podlahovom aj prenosnom stolovom vyhotovení. Umožňuje presné a opakovateľné ohýbanie rúr a profilov z ocele, nerezu, medi, mosadze aj hliníka bez použitia vnútorného tŕňa.
Digitálne riadenie uhla ohybu, nožné ovládanie a patentovaný systém rýchlej výmeny nástrojov zjednodušujú obsluhu pri kusovej aj opakovanej výrobe. Podlahovú verziu možno doplniť o dvojosové polohovadlo A40/P na výrobu sériových ohybov v rôznych rovinách.
MB42 v skratke:
| ⚙️ Maximálna kapacita ohybu | Ø 42 × 3 mm (oceľ) |
| ✳️ Polomer ohybu CLR | R10 – R260 mm |
| ⚡ Motor / napájanie | 1,1 kW / 220–400 V |
| ⏱️ Rýchlosť ohýbania | podľa verzie stroja |
| ⚖️ Hmotnosť stroja | 50 alebo 80 kg |
Vlastnosti
- Elektromechanické ohýbanie s digitálnym zobrazením hodnoty osi C
- Programovanie uhla ohybu a korekcia spätného odpruženia materiálu
- Kontrola zaťaženia počas ohýbania a ochrana proti preťaženiu s výstražnými svetlami
- Rýchla a jednoduchá výmena nástrojov – patentovaný systém Ercolina
- Nožné ovládanie ponecháva obsluhe voľné ruky na vedenie rúry
- Jednofázové alebo trojfázové vyhotovenie podľa zvoleného modelu
- Podlahová alebo stolová verzia podľa požiadaviek pracoviska
- Jednoduché premiestňovanie podlahovej verzie pomocou integrovaných koliesok a výsuvnej rukoväti
- Voliteľné dvojosové polohovadlo A40/P na opakovanú výrobu ohybov v rôznych rovinách
Na aké rúry a materiály je MB42 vhodná
MB42 je vhodná na dielenskú aj sériovú výrobu oceľových a nerezových konštrukcií, nábytku, zábradlí, hydraulických rozvodov a ďalších dielov z rúr, profilov a plných materiálov.
| Materiál | Max. kapacita |
|---|---|
| Štandardná oceľová rúra | 42 × 3 mm |
| Nábytková rúra | 48 × 1,5 mm |
| St35 – hydraulické rozvody | 42 × 4 mm |
| Nerezová oceľ AISI 304 / 316 | 42 × 2 mm |
| Potravinárska nerezová oceľ | 42 × 2 mm |
| Mäkká mosadz | 50 × 3 mm |
| Tvrdá meď a hliník | 54 × 2 mm |
| Mäkká meď | 54 × 2 mm |
| Chránička TAZ | 60 × 2 mm |
| Viacvrstvové rúry – Mepla, Geberit a pod. | 50 × 4 mm |
| Guľatá oceľ S275J0 | Ø 30 mm |
| Plochá oceľ S275J0 | 40 × 20 mm / 40 × 12 mm |
*Uvedené kapacity sú orientačné hodnoty závislé od druhu materiálu, jeho pevnosti, hrúbky steny, polomeru ohybu a použitého nástroja. Konkrétnu vhodnosť pre váš materiál odporúčame konzultovať s naším technikom.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Modul ohybu | 4 cm³ |
| Maximálna kapacita ohybu | Ø 42 × 3 mm |
| Min. vonkajší priemer | 5 mm |
| Min. polomer stredovej čiary (CLR) | 10 mm |
| Max. polomer stredovej čiary (CLR) | 260 mm |
| Výkon motora | 1,1 kW |
| Napájanie | 220–400 V, 1 alebo 3 fázy, 50–60 Hz |
| Rýchlosť ohýbania | podľa zvolenej verzie stroja |
| Rozmery podlahovej verzie D × Š × V | 400 × 570 × 1 000 mm |
| Rozmery stolovej verzie D × Š × V | 400 × 570 × 450 mm |
| Hmotnosť podlahovej verzie | 80 kg |
| Hmotnosť stolovej verzie | 50 kg |
| Ovládanie | digitálne riadenie a nožný pedál |
Dostupné vyhotovenia
| Model | Vyhotovenie |
|---|---|
| MB42PT | podlahová verzia s trojfázovým motorom |
| MB42M | podlahová verzia s jednofázovým motorom |
| MB42PM | kompaktná stolová verzia s jednofázovým motorom |
Maximálna kapacita
Potrebujete poradiť s výberom verzie alebo nástrojov?
Stiahnite si katalóg ERCOLINA alebo nás kontaktujte priamo. Podľa materiálu, priemeru, hrúbky steny a požadovaného polomeru vám odporučíme vhodnú verziu MB42 aj správnu zostavu ohýbacích nástrojov.
